减小电弧偏吹的有效方法有哪些？

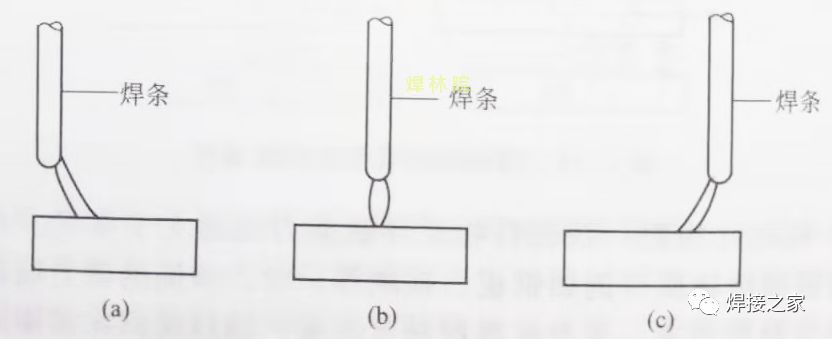

　　如果外部因素使电弧周围磁场不对称，电弧中心线周围带电粒子的受力将不对称，从而使电弧偏向一侧，这种现象称为磁偏吹。

　　引起磁偏吹的主要原因有以下几种：

　　①接地线接法不正确

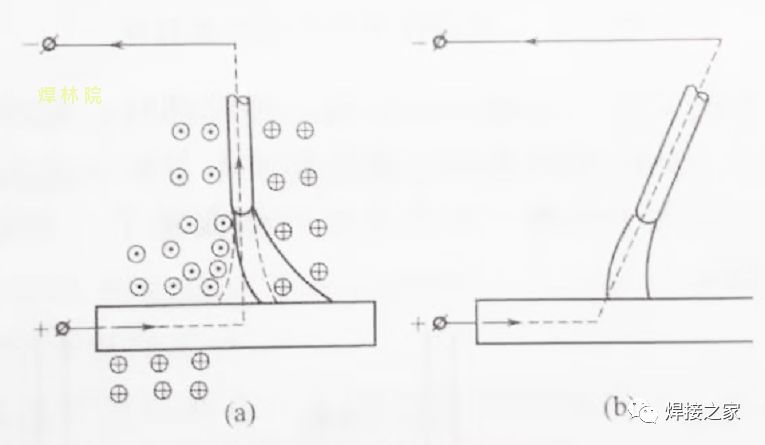

　　对于长大的工件，如果一端接地，则会产生磁偏吹，如图a所示。这是由于焊丝轴线左侧的工件有电流流过，它产生的磁场与电弧的磁场相叠加，使得该侧的磁力线密度大于电弧右侧。这样在左侧较大电磁力的作用下，电弧被推向右侧。

　　解决的方式是工件两侧接地。焊丝(焊条)向右倾斜一定角度，增大左侧空间，使两侧磁力线密度对称，如图b中的虚线所示。

　　②铁磁性物质

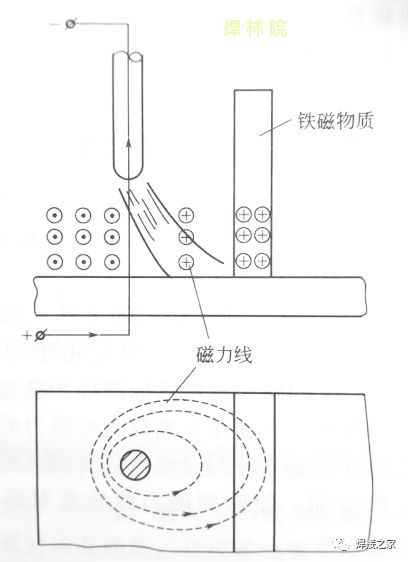

　　铁磁性物质导磁能力远远大于空气。当电弧一侧有铁磁性物质 (例如钢板、铁块等)时，该侧的磁力线将被吸到铁磁性物质中去，从而使得焊丝(焊条)轴线附近在该侧的磁力线密度小于另一侧，如图所示。这样，有铁磁性物质侧的受力小于另外一侧，电弧就偏向有铁磁性物质的一侧， 像铁磁性物质吸引电弧一样。电弧周围的钢板越大或距离电弧越近， 磁偏吹就越严重。

　　对于长大的工件，当电弧行走到工件端部时，电弧会偏向工件内侧，这是由于此时电弧两侧铁磁性物质不对称引起的，钢板内侧的导磁面积远远大于外侧，相当于在内侧放置了一块铁磁性物质，如下图所示。

　　减小电弧偏吹的常用方法有哪些?

　　偏吹导致电弧的可操作性变差、焊接过程不稳定、焊缝成形差，严重时会造成焊接缺陷及熄弧，因此焊接过程中必须避免出现偏吹。防止磁偏吹的方法如下。

　　①尽量采用短弧，这是因为短弧不易受气流的影响，产生偏吹的可能性小。即使产生了磁偏吹，其偏离程度也比长弧时小。

　　②如果允许，尽量使用交流电弧进行焊接，因为交流电弧几乎不会产生磁偏吹。

　　③室外作业时，如遇大风，则必须采取遮挡措施，对电弧进行保护。焊接管子时，尽量将管口堵住，防止管子中的气流引起偏吹。

　　④对于坡口间隙较大的对接焊缝，在焊缝下面加上垫板，防止热对流引起的电弧偏吹。

　　⑤在焊缝的两端各加一小块引弧板和熄弧板，使电弧行走在端部时其两侧的磁力线分布也尽量保持对称。

　　⑥在操作时调整焊丝(焊条)角度，使焊丝两侧的磁力线保持对称，这种方法在实际生产中应用较多。

　　⑦采用正确的接线方法，对于长大的工件采用两端接地的方式。

　　⑧尽量采用小电流进行焊接。
