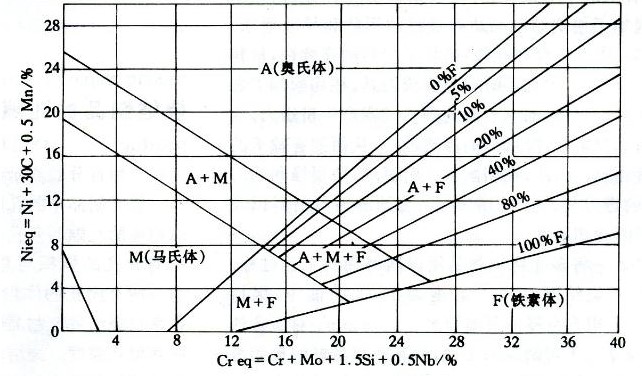

舍夫勒组织图表征不锈钢焊缝金属之化学组成(不计氮元素)与相组织的定量关系图。是舍夫勒(sehaeffler)根据不锈钢手工电弧焊的焊缝组成的组织图(1949年)。利用此图,可依据熔数金属的化学组成推算出焊缝金属的相组织及铁素体量。通过调整焊缝金属的化学组成,控制铁素体的适当含量,以防止焊接热裂纹产生,这是改善不锈钢焊接性的有效方法。组织图中,纵坐标用Nieq(镍当量)表示,镍当量是反映不锈钢焊缝金属组织奥氏体化程度的指标。其量值是根据焊缝金属组织中包含的奥氏体元素(如镍,碳,锰等),按其奥氏体化作用的强烈程度折算成相当于若干个镍之总和;横坐标用Creq(铬当量)来表示,铬当量是反映焊缝金属组织的铁素体化程度的指标,其量值是根据参与焊缝组织中的铁素体化元素(如铬,铝,硅,妮等),按其铁素体化作用的强烈程度,折算成相当于若干个铬之总和。舍弗勒图中标有:A(奥氏体),F(铁素体),M(马氏体)等组织的区域范围。根据被焊母材和添加焊接材料的化学成分,用熔焊稀释率换算出焊缝金属的化学组成,并分别折算成镍当量和铬当量,即可在组织图中查出焊缝金属组织的相组织和铁素体的含量。反之,也可以按照对焊缝金属组织的相组成要求,确定对应的镍当量和铬当量值。然后,据此组织图进行焊缝金属化学组成的调整。舍夫勒组织图考虑了化学成分对组织的影响,但未考虑到实际结晶条件及合金元素存在形态的影响。实际上,合金元素只有在固溶状态下才对下奥氏体与铁素体的比例发生影响。如合金元素以化合物形式沉淀时,并不能影响奥氏体与铁素体的比例。而不同的焊接方法,焊接工艺及接头形式,都会对熔焊稀释率和熔池的凝固结晶条件产生影响。虽然利用舍夫勒组织图估算值同实测值有所出入,但工程上用此组织图估算不锈钢焊缝组织类型及比例较为简便,因此仍具有一定的实用价值。
