点焊的实用技巧

　　1

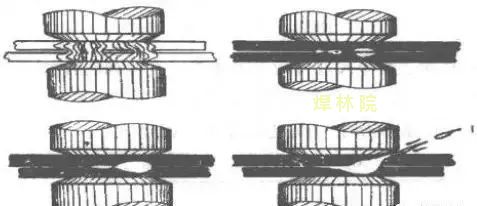

点 焊 原 理

　　是指焊接时利用柱状电极，在两块搭接工件接触面之间形成焊点的焊接方法。

　　点焊时，先加压使工件紧密接触,随后接通电流，在电阻热的作用下工件接触处熔化，冷却后形成焊点。

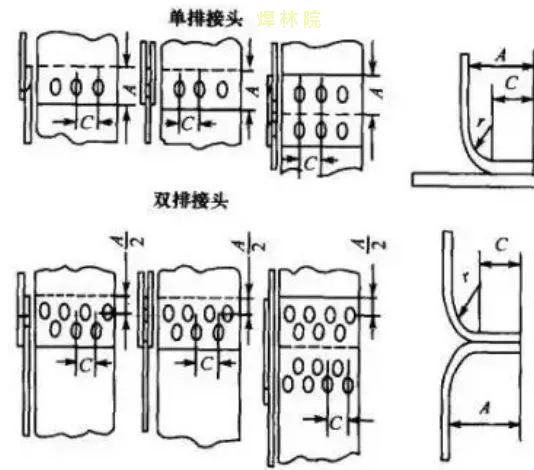

　　点焊接头形式

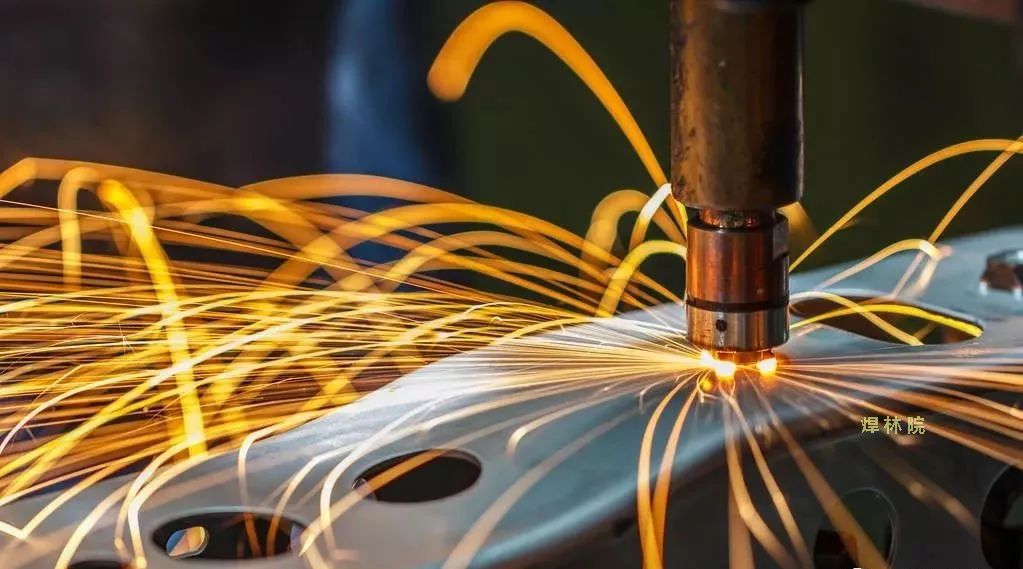

　　点焊主要应用方面

　　(1)薄板冲压件搭接，如汽车驾驶室、车厢、收割机鱼鳞筛片等。

　　(2)薄板与型钢构槊和蒙皮结构,如车厢侧墙和顶棚、拖车厢板、联合收割机漏斗等。

　　(3)筛网和空间构架及交叉钢筋等。

　　点 焊 特 点

　　(1)点焊时对连接区的加热时间很短，焊接速度快。

　　(2)点焊只消耗电能，不需要填充材料或焊剂、气体等。

　　(3)点焊质量主要由点焊机保证。操作简单，机械化、自动化程度高，生产率高。

　　(4)劳动强度低，劳动条件好。

　　(5)由于焊接通电是在很短时间内完成的，需要用大电流以及施加压力，所以过程的程序控制较复杂，焊机电容量大，设备的价格较高。

　　(6)对焊点进行无损探伤较困难。

　　点 焊 操 作

　　焊接前要将工件表面清理干净，常用的清除疗法是酸洗清除，即先在加热的浓度为10%的硫酸中酸洗，然后在热水中洗净。具体焊接过程如下：

　　(1)将工件接头送入点焊机的上、下电极之间并夹紧;

　　(2)通电，使两个工件的接触表而受热，局部熔化，形成熔核;

　　(3)断电后保持压力，使熔核在压力作用下冷却凝固，形成焊点;

　　(4)去除压力，取出工件。

　　清理的不好的焊件点焊时，焊件的加热过程

　　点焊安全注意事项

　　(1)焊机的脚踏开关应有牢固的防护罩，防止意外开动。(2)作业点应设有防止工作火花飞溅的挡板。

　　(3)施焊时焊工应带平光防护眼镜。

　　(4)焊机放置的场所应保持干燥，地面应铺防滑板。

　　(5)焊接工作结束后应切断电源，冷却水开关应延长10s再关闭，在气温低时还应排除水路中的积水，防止冻结。
