焊接检验尺的应用

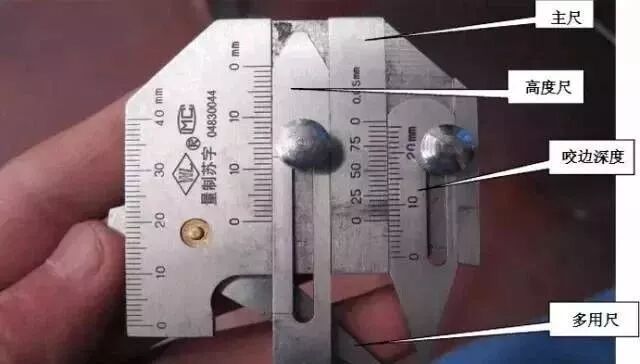

第一部分  焊接检验尺示意图

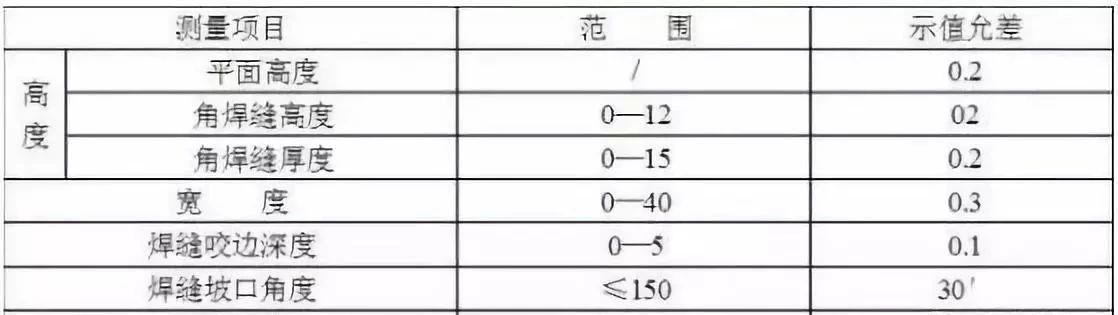

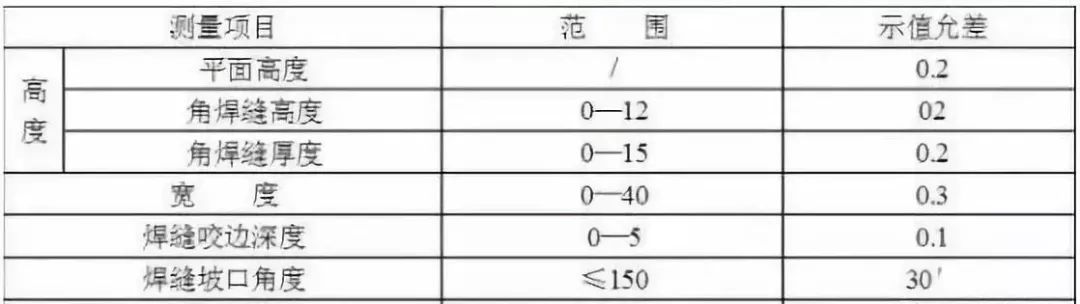

第二部分  焊接检验尺的测量范围及技术参数





第三部分  焊接检验尺使用方法

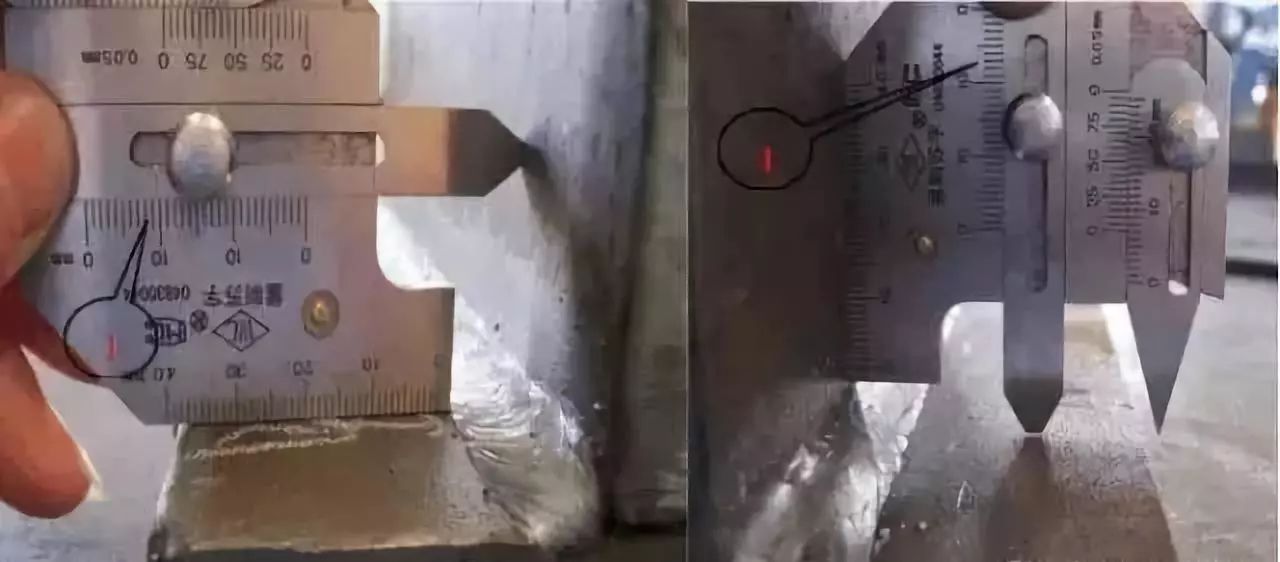

测量平面焊缝高度:首先把咬边尺对准零,并紧固螺丝,然后滑动高度尺与焊点接触,高度尺的所指示值,即为焊缝高度

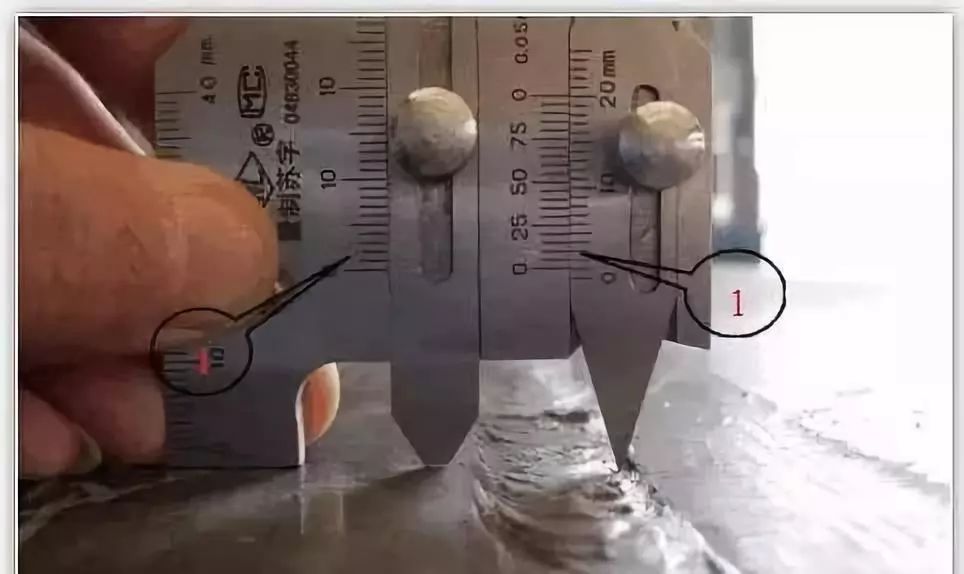

测量角焊高度,用该尺的工作面靠紧焊件和焊缝,并滑动高度尺与焊件的另一边接触,看高度尺的指示线,指示值即为焊缝高度。

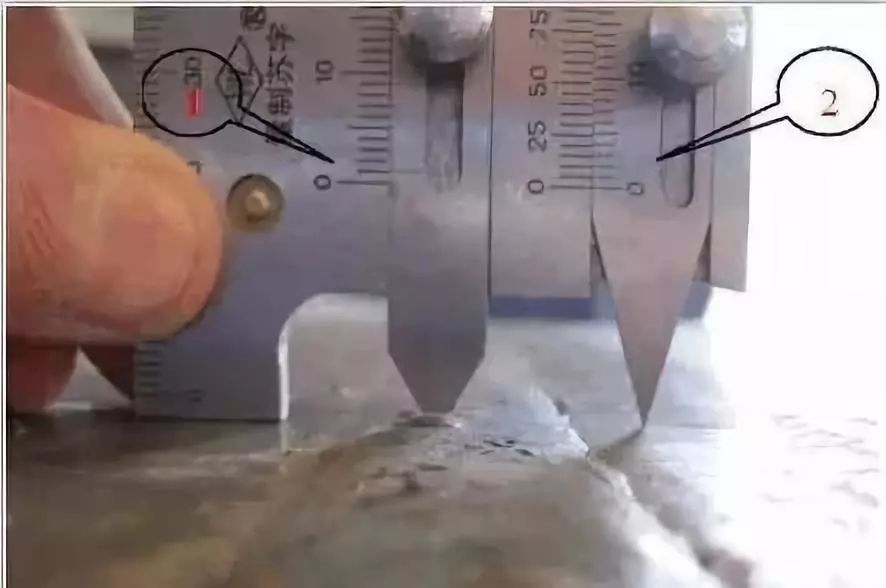

测量角焊缝:在45°时的焊点为角焊缝厚度。首先把主体的工作面与焊件靠紧,并滑动高度尺与焊点接触,高度尺所指示值即为焊缝厚度。

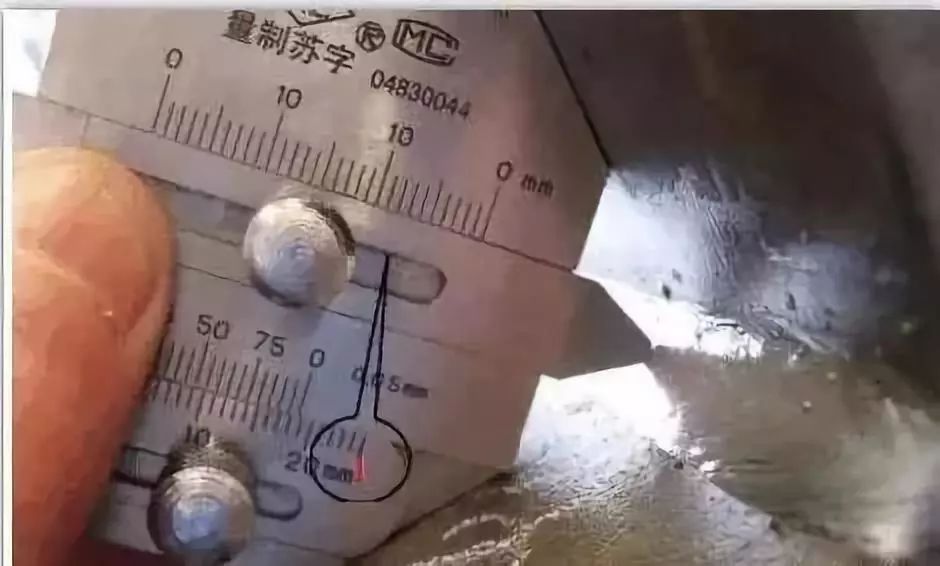

测量焊缝咬边深度:首先把高度尺对准零位,并紧固螺丝,然后使用咬边尺测量咬边深度,看咬边尺指示值,即为咬边深度。

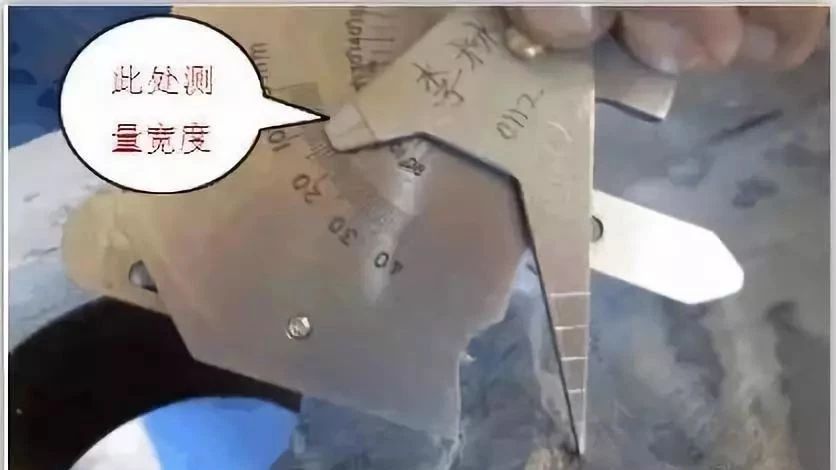

测量焊缝宽度:先用主体测量角靠紧焊缝的一边,然后旋转多用尺的测量角靠紧焊缝的另一边,看多用尺上的指示值,即为焊缝宽度。

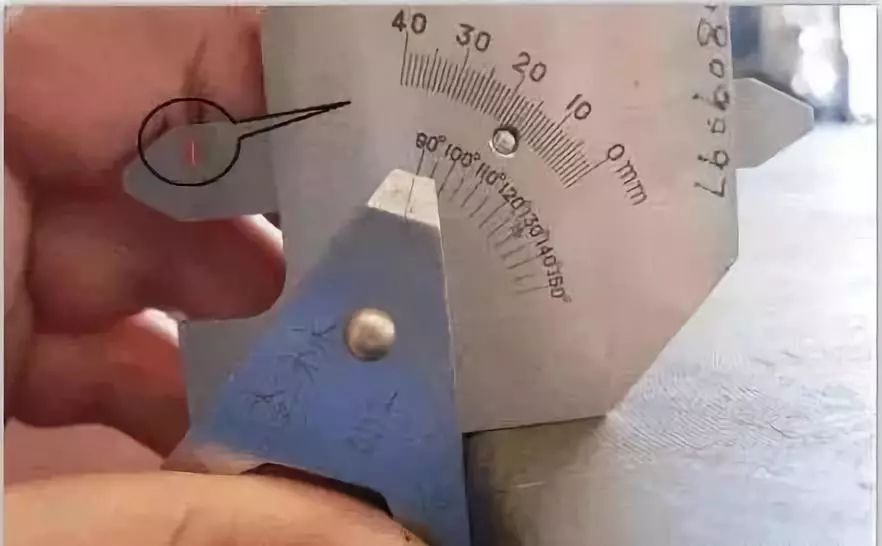

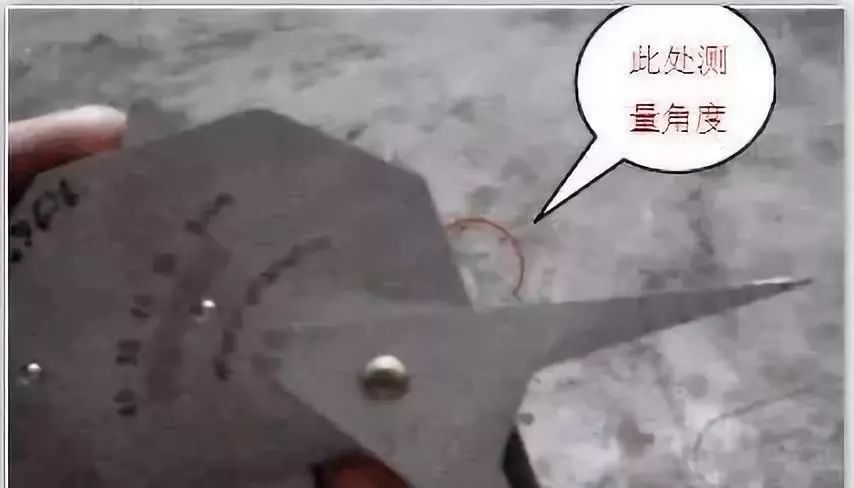

测量焊件坡口角度:根据焊件所需要的坡口角度,用主尺与多用尺配合。看主尺工作面与多用尺工作形成的角度,多用尺指示线所指示值为坡口角度。





测量焊缝宽度:先用主体测量角紧靠焊缝的一边,然后旋转多用尺的测量角靠紧焊缝的另一边,看多用尺上的指示值,即为焊缝宽度。

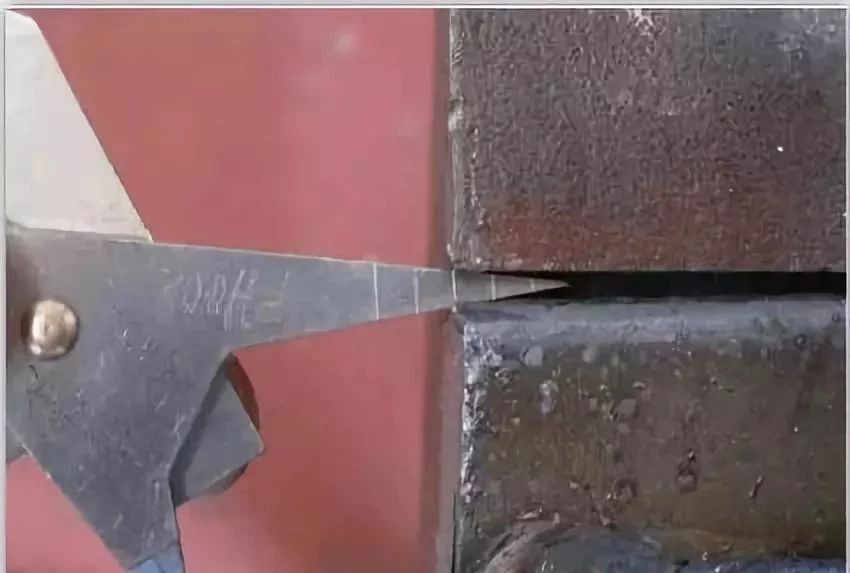

测量装配间隙:用多用尺插入两焊件之间,看多用尺上间隙尺所指值,即为间隙值。



第四部分  焊接检验尺的保养



1、焊接检验尺不能与其它工具放在一起,以免变形造成划伤,刻线模糊,影响精度。



2、不允许用香蕉水擦洗刻度部位。



3、多用尺上的间隙尺,不能当工具用。
