焊缝成形关焊接方向与角度什么事?(图文)
来源:站高高 日期:2020-05-21 18:28:10 浏览次数:
熔化极气体保护焊,操作者右手握焊枪时,由右至左方向焊接,焊枪喷嘴与焊接方向呈钝角(>90°)称为左向焊法;
由左至右方向焊接,焊枪喷嘴与焊接方向呈锐角(<90°)称为右向焊法。

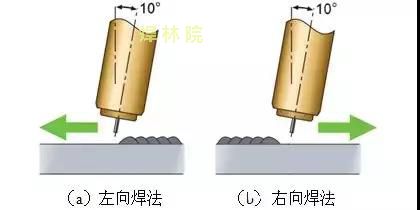

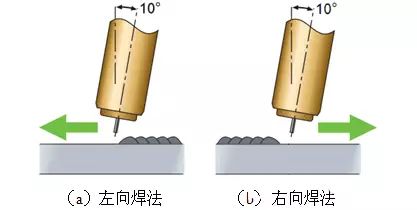

如果操作者左手握焊枪时,焊接方向刚好相反,图1为左向焊法与右向焊法示意图。
![](/d/file/gongyi/2020-05-21/328a26cc1d5c68269c68e130ab76854b.jpg)
图1 左向焊法与右向焊法示意图
焊枪轴线与焊件表面所成角为工作角;
在焊枪轴线与焊接方向所在平面内,焊枪轴线与垂直于焊接方向直线所成角为行走角。
图2(a)为角焊缝工作角与行走角示意图,图2(b)为对接焊缝工作角与行走角示意图。通常情况下,角焊缝工作角为45°,对接焊缝工作角为90°;其中行走角根据焊接方向的不同,又有前倾角与后倾角之分,右向焊时称后倾角,左向焊时称前倾角。
图2 工作角与行走角示意图

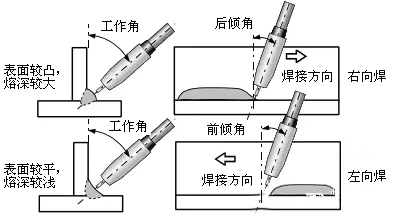

焊接方向与角度不同时,电弧与焊件作用方式有所不同,右向焊时电弧大部分直接作用在焊件上,而左向焊时电弧大部分作用在液态熔池上,因此在相同的焊接电流、电弧电压、焊接速度条件下,得到的焊缝宽度与熔深就不同,图3为焊接方向与角度及其焊缝成形影响示意图。
![](/d/file/gongyi/2020-05-21/ad1260a4da9587b0a2b5a80bd624c9cc.jpg)

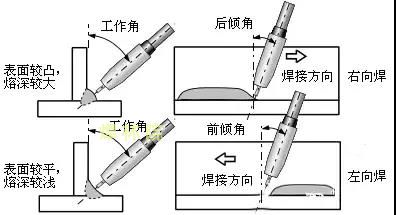

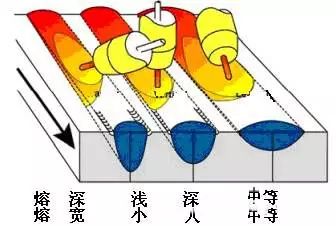

(a)对接焊缝焊接方向与行走角对焊缝成形影响示意图
![](/d/file/gongyi/2020-05-21/42080361512e169e45f45d1fa9f6c062.jpg)
(b)角接焊缝焊接方向与行走角对焊缝成形影响示意图
图3 焊接方向与角度及其焊缝成形影响示意图

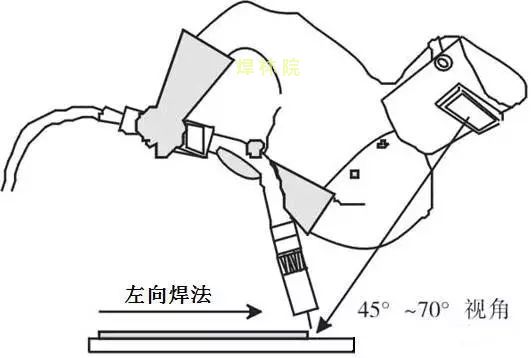

除对焊缝成形有影响之外,焊接方向与行走角对焊工熔池观察效果、飞溅的大小及气体保护效果也有一定的影响。左向焊时,操作者的视线从焊接电弧一侧呈45°~70°视角观察焊接电弧和焊接熔池,这种角度易于观察焊丝伸出端部的熔化情况及熔池变化情况;右向焊时,焊枪阻挡了操作者的视线,操作困难。图4为左向焊(平焊位)操作者视角示意图。
![](/d/file/gongyi/2020-05-21/076f50adb255854f0fb6111fa2bf7be0.jpg)
图4 左向焊(平焊位)操作者视角

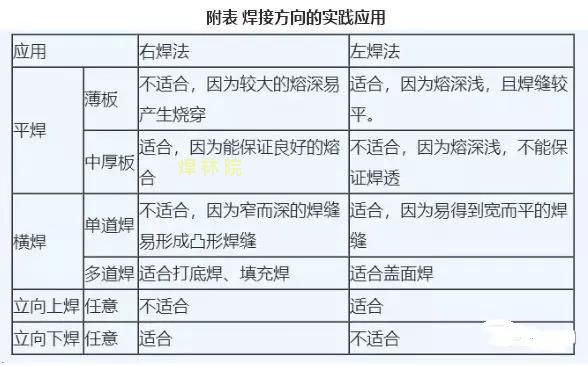

由于焊接方向与角度对焊缝成形、飞溅大小、气体保护效果等有重要影响,因此在实际焊接生产中,根据不同的技术要求及实际情况,左向焊与右向焊也就有不同的适用场合,典型焊接方向的实践应用见附表。
结论
左焊法具有熔深浅、焊道宽的特点,适合于薄板焊接;右焊法具有熔深大、焊道窄的特点,适合于中厚板焊接。

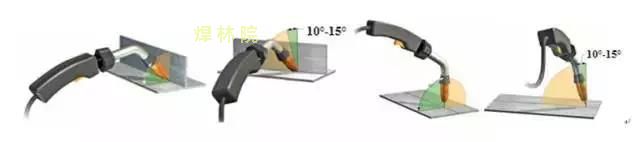

行走角小时,具有熔深大、熔池保护效果好的特点;行走角大时,具有熔深小、熔池保护效果差的特点,行走角为10°~15°时,熔池保护效果良好。
