电焊手把焊管板对接仰角多层多道焊操作步骤

来源:  日期:2020-05-22 21:37:15  浏览次数:

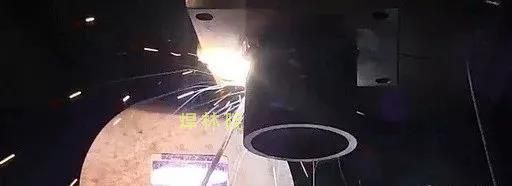

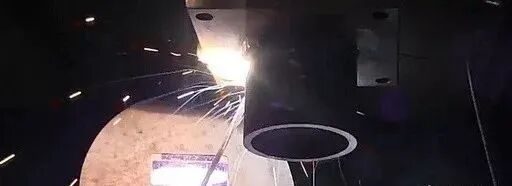

(1)仰角焊的操作特点




仰角焊是各种焊接位置中,操作难度最大的焊接位置。由于熔池倒悬在焊件下面,受重力作用而下坠,同时熔滴自身的重力不利于熔滴过渡,并且熔池温度越高,表面张力越小,所以仰焊时焊缝背面易产生凹陷,正面易出现焊瘤,焊缝成形较为困难。

操作过程中,两脚成半开步站立,反握焊钳,头部左倾注视焊接部位,由远而近的运条。为减轻臂腕的负担,往往将焊接电缆悬挂在预设的钩子上。

当焊脚尺寸为8~10mm时,宜用两层三道焊(第二层为表面焊缝,由.两条焊道叠成)。




(2)仰角焊操作方法




仰角焊一般均采用多层焊,具体焊缝的层数,根据焊件的厚度 (或图样给定的焊脚尺寸)来确定。当焊脚尺寸为8~10mm时,宜用两层三道焊(第二层为表面焊缝,由两条焊道叠成)。

1. 焊道分布  本节施焊为二层二道焊。

2.根部焊
1)焊条角度

2)运条方法

焊接第一层时用直径3.2mm焊条,焊条端头顶在接口的夹角处,在试板左侧引弧,保持图1.3.1所示运条角度,采用直线形运条,向右焊接,压低电弧,保证顶角和两侧试板熔合良好,然后收尾填满弧坑;清理干净熔渣焊接第二层。





3)焊道接头




接头在弧坑前10?L处引弧,回焊至弧坑处,沿弧坑形状将其填满,然后在正常施焊。

3.  盖面焊

1)在焊接第二层的第一条焊道时,要紧靠第一层焊道边缘,用小直径焊条直线形运条或稍加摆动,覆盖第一条焊道1/2~2/3以上,焊条与立板面的角度要稍大些,以能压住电弧为好。焊第二条焊道时,电弧对准根部焊道的上沿,稍加大焊条的上下摆动幅度,盖面焊道仰角焊焊条角度如图所示。保持焊道与上面钢板的圆滑过渡。仍用直线形运条法,速度要均匀,不宜太慢,以免焊道凸起过高,影响焊缝美观。焊后一起清理表面熔渣。

2)焊缝表面应平滑,略呈凹形,避免出现焊偏和咬边,焊角应对称并符合尺寸要求。

此外,由于焊件容易产生角变形,装配时,在接口两侧对称定位焊接牢固,采取对称焊接,以减小角变形。
